角度位移传感器是利用角度变化来定位物体位置的电子元件。适用于汽车，工程机械，宇宙装置、导弹、飞机雷达天线的伺服系统以及注塑机，木工机械，印刷机，电子尺，机器人，工程监测，电脑控制运动器械等需要精确测量位移的场合。本文介绍角度位移传感器原理及其应用实例。　　角度位移传感器原理　　角度传感器用来检测角度的。它的身体中有一个孔，可以配合乐高的轴。当连结到RCX上时，轴每转过1/16圈，角度传感器就会计数一次。往一个方向转动时，计数增加，转动方向改变时，计数减少。计数与角度传感器的初始位置有关。当初始化角度传感器时，它的计数值被设置为0，如果需要，你可以用编程把它重新复位。　　角度位移传感器实例　　如果把角度传感器连接到马达和轮子之间的任何一根传动轴上，必须将正确的传动比算入所读的数据。举一个有关计算的例子。在你的机器人身上，马达以 3:1的传动比与主轮连接。角度传感器直接连接在马达上。所以它与主动轮的传动比也是3:1。也就是说，角度传感器转三周，主动轮转一周。角度传感器每旋转一周计16个单位，所以16*3=48个增量相当于主动轮旋转一周。现在，我们需要知道齿轮的圆周来计算行进距离。幸运地是，每一个LEGO齿轮的轮胎上面都会标有自身的直径。我们选择了体积最大的有轴的轮子，直径是81.6CM（乐高使用的是公制单位），因此它的周长是 81.6×π=81.6×3.14≈256.22CM。现在已知量都有了：齿轮的运行距离由48除角度所记录的增量然后再乘以256。我们总结一下。称R 为角度传感器的分辨率（每旋转一周计数值），G是角度传感器和齿轮之间的传动比率。我们定义I为轮子旋转一周角度传感器的增量。即：　　I=G×R　　在例子中，G为3，对于乐高角度传感器来说，R一直为16.因此，我们可以得到：　　I=3×16=48　　每旋转一次，齿轮所经...

发布时间: 2018 - 01 - 04

压力传感器选型时常用的用语解释合集

来源:

压力是工业生产中的重要参数之一，为了保证生产正常运行，必须对压力进行监测和控制。下面是压力传感器选型时常用的用语：检测压力范围：指传感器的适应压力范围。可承受压力：当恢复到检测压力时，其性能不下降的可承受压力。标准压：以大气压为标准表示的压力大小，大于大气压的叫正压；小于大气压的叫负压。绝对压：以绝对真空为标准表示的压力大小。相对压：对比较对象（标准压）而言的压力大小。线性：模拟输出对检测压力呈线性变化，但与理想直线相比有偏差。用对全标度值来说百分数来表示这种偏差的值叫线性。磁滞（线性）：用零电压和额定电压在输出电流（或电压）值间画出理想直线，把电流（或电压）值与理想电流（或电压）值之差作为误差求出来，再求出压力上升时和下降时的误差值。用全标度的电流（或电压）值去除上述差的绝对值的最大值所得的值即为磁滞。单位用%FS表示。磁滞（ON/OFF输出）：用压力的全标度值去除输出ON点压力与OFF点压力之差所得的值既是磁滞。大气压：指大气压力。标准大气压（1atm）相当于高度为760mm水银柱的压力。真空：指低于大气压的压力状态。1Torr=1/760气压（atm）。往返精度（ON/OFF输出）：当一定温度（23°C）下，当增加、减少压力时、用检测压力的全标度值去除输出进行反转的压力值而得到的动作点的压力变动值。精度：在一定温度（23°C）下，当加零压力和额定压力时，用全标度值去除偏离输出电流规定值（4mA、20mA）的值而得到的值。单位用%FS表示。非腐蚀性气体：指空气中含有的物质（氮、二氧化碳等）与惰性气体（氩、氖等）

发布时间: 2018 - 01 - 04

应变式压力传感器分类及使用方法合集

来源:

应变式压力传感器是把压力的变化转换成电阻值的变化来进行测量的，应变片是由金属导体或半导体制成的电阻体，其阻值随压力所产生的应变而变化。　　1、应变式压力传感器分类介绍　　应变计中应用最多的是粘贴式应变计（即应变片）。它的主要缺点是输出信号小、线性范围窄，而且动态响应较差（见电阻应变计、半导体应变计）。但由于应变片的体积小，商品化的应变片有多种规格可供选择，而且可以灵活设计弹性敏感元件的形式以适应各种应用场合，所以用应变片制造的应变式压力传感器仍有广泛的应用。按弹性敏感元件结构的不同，应变式压力传感器大致可分为应变管式、膜片式、应变梁式、组合式四种。　　①应变管式　又称应变筒式。它的弹性敏感元件为一端封闭的薄壁圆筒，其另一端带有法兰与被测系统连接（图1）。在筒壁上贴有2片或4片应变片，其中一半贴在实心部分作为温度补偿片，另一半作为测量应变片。当没有压力时 4片应变片组成平衡的全桥式电路;当压力作用于内腔时，圆筒变形成“腰鼓形”，使电桥失去平衡，输出与压力成一定关系的电压。这种传感器还可以利用活塞将被测压力转换为力传递到应变筒上或通过垂链形状的膜片传递被测压力。应变管式压力传感器的结构简单、制造方便、适用性强，在火箭弹、炮弹和火炮的动态压力测量方面有广泛应用。　　②膜片式　它的弹性敏感元件为周边固定圆形金属平膜片。膜片受压力变形时，中心处径向应变和切向应变均达到正的最大值，而边缘处径向应变达到负的最大值，切向应变为零。因此常把两个应变片分别贴在正负最大应变处，并接成相邻桥臂的半桥电路以获得较大灵敏度和温度补偿作用。采用圆形箔式应变计（见电阻应变计）则能最大限度地利用膜片的应变效果（图2）。这种传感器的非线性较显著。膜片式压力传感器的最新产品是将弹性敏感元件和应变片的作用集于单晶硅膜片一身，即采用集成电路工艺在单晶硅膜片上扩散制作电阻条，并采用周边固定结构...

发布时间: 2018 - 01 - 04

压力传感器5种常见的工作原理

来源:

压力传感器所属压力传感器中最常用的一种，在工业、电子、化工、医疗、军用、石油等领域中都有一定的应用。压力传感器的种类是非常多的，可以分为压阻式压力传感器、陶瓷压力传感器、扩散硅压力传感器等，今天小编就来为大家具体介绍一下常见压力传感器的工作原理吧，希望可以帮助到大家。　　1、压阻式力传感器：电阻应变片是压阻式应变传感器的主要组成部分之一。金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。　　2、陶瓷压力传感器：陶瓷压力传感器基于压阻效应，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mv/v等，可以和应变式传感器相兼容。　　3、扩散硅压力传感器：扩散硅压力传感器工作原理也是基于压阻效应，利用压阻效应原理，被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，利用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。　　4、蓝宝石压力传感器：利用应变电阻式工作原理，采用硅-蓝宝石作为半导体敏感元件，具有无与伦比的计量特性。因此，利用硅-蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外，硅-蓝宝石半导体敏感元件，无p-n漂移。　　5、压电式压力传感器：压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。

发布时间: 2018 - 01 - 04

如何选择实用的压力传感器？

来源:

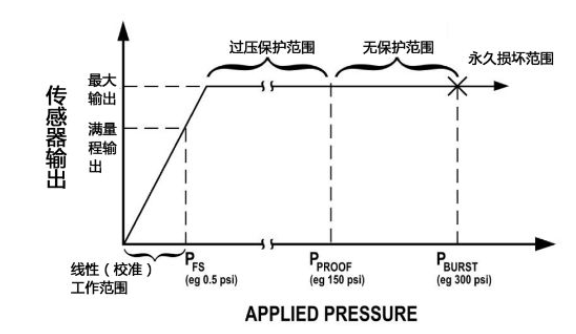

1、传感器测量适用于多大压力值?　　答:首先需要了解的是对应系统中所需要的最大压力值。那么所需要选配的压力传感器压力范围最大值应该达到系统所需最大压力值的1.5倍。这些额外的压力范围是由于许多的系统，特别是水压和过程控制，存在压力尖峰或者连续的脉冲。这些尖峰可能会达到“最大”压力的五至十倍，有可能造成传感器的损坏。连续的高压脉冲，接近或者超过传感器的最大额定压力，也会缩短传感器的寿命。所以仅仅提高传感器额定压力并不是万全之策，因为这会牺牲传感器的分辨率。也可以使用缓冲器来减弱尖峰,但是这也仅仅是一个折中方案，因为这会降低传感器的响应速度。　　2、传感器需要达到什么样的精度?　　答:精确度是行业内通俗用来描述传感器输出误差常用的一个术语。它来源于非线性，迟滞，不可重复性，温度，零点平衡，校正和湿度效应。通常下我们将精确度指定为非线性，迟滞和不可重复性的综合影响。对许多传感器来说，“精确度”会由于温度，零点平衡等因素而比标称值更低。拥有更高精确度的传感器的成本会更高，那么所对应的系统真是需要这么高的精确度吗?使用高精确度传感器和低分辨率仪器组成的系统其实是一种低效率的解决方案。　　3、传感器的耐温性如何?　　答:压力传感器，像所有物理设备系统一样，会在极端温度的环境下会产生错误甚至无法使用。一般每个传感器将会有两个温度范围，分别是工作范围和补偿范围。补偿范围包含在工作范围之内。　　工作范围是指在这个范围内，传感器通电后可以暴露在介质中而不会发生损坏。但是，这并不表示当处于补偿范围以外的时候其性能也能达到标称的规格(温度系数)。　　补偿范围一般是在工作范围之内的一段更狭窄的范围。在这个范围内，传感器确保可以达到标称的规格。温度的改变通过两种方法影响传感器，其一是造成零点漂移，其二是影响整个量程的输出。传感器规格说明应该将这些误差以下列形式列出：±x%满量程/°...

发布时间: 2018 - 01 - 04
