量程

Fx:0.5kN-4kN ，Fy: 0.5kN-4kN ，Fz: 0.5kN-4kN

额定力 Fx

±0.5kN,±1kN， ±2kN,±4kN

额定力 Fy

±0.5kN,±1kN， ±2kN,±4kN

额定力 Fz

±0.5kN,±1kN， ±2kN,±4kN

灵敏度 Fx/Fy

0.8～1.8mV/V

灵敏度 Fz

0.8～1.8mV/V

零点输出

≤3%F.S

安全过载 Fx/Fy/Fz

150%F.S

极限过载 Fx/Fy/Fz

200%F.S

外壳材质

铝合金/合金钢

精      度

参数指标

线性度 Fx/Fy/Fz

≤0.3%FS

重复性 Fx/Fy/Fz

≤0.1%FS

串扰 Fx 。Fy  。Fz

≤2.0%FS

电气参数

参数指标

激励电压

5～10VDC

输入阻抗

120±35Ω

输出阻抗

700±30Ω

接口方式

参数指标

输出接口

直出线

线缆长度

3m（默认）

温度环境

参数指标

工作温度

-20 ~70 ℃

存储温度

-20 ~ 85 ℃

防护等级

IP65

其他

参数指标

尺寸

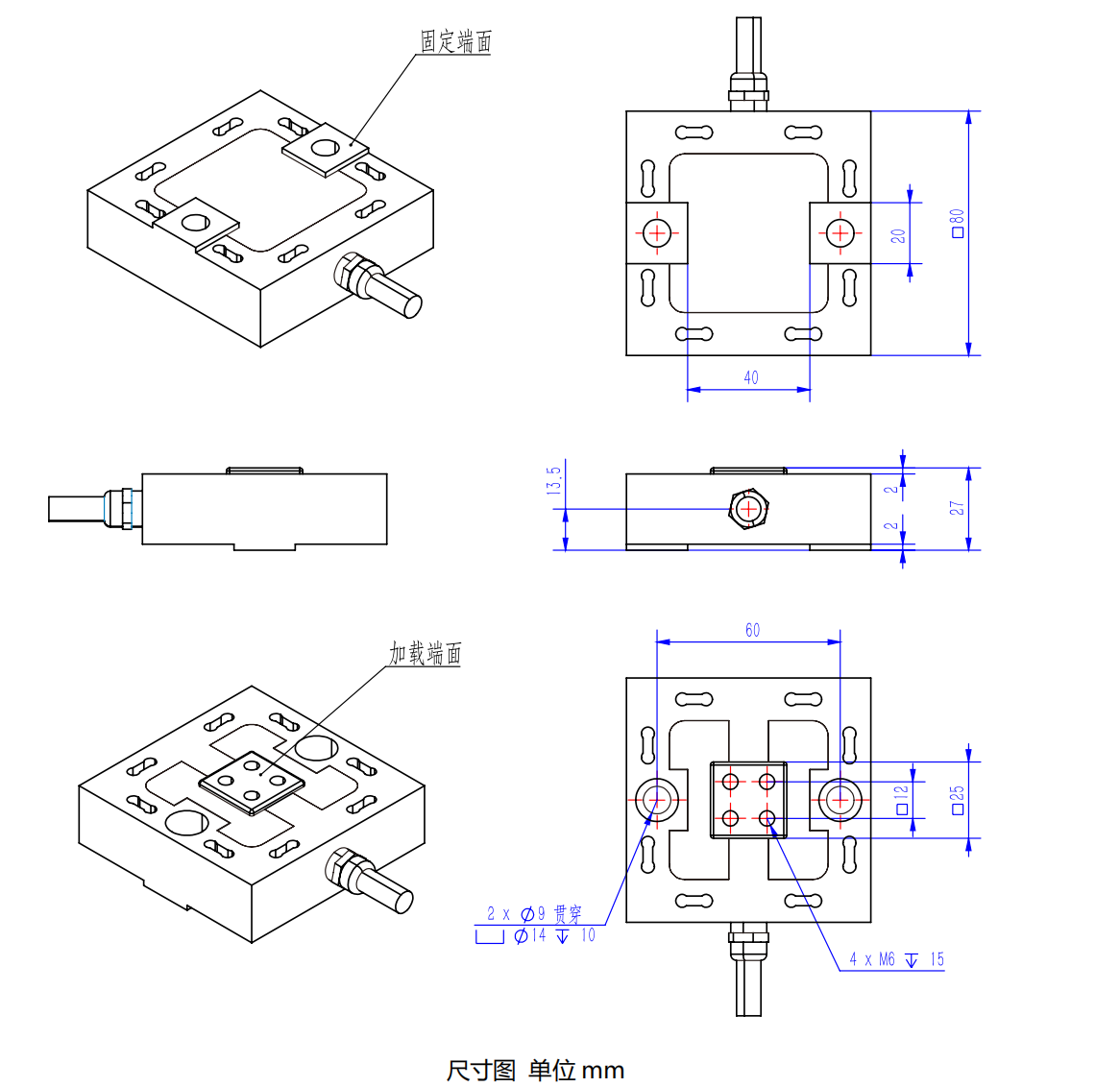

80 *80 H27mm ，具体见尺寸图
